NTN MSN1211GEXR軸承代號說明
M
S
N
1
2
1
1
G
E
X
R
MSN：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
11：內徑：55 mm
G：外圈帶止動環槽
E：外圈雙擋邊
X：X-Bar復合鋼
R：外圈帶止動環
MSN：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
11：
內徑：55 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
X：
X-Bar復合鋼
R：
外圈帶止動環
NTN MSN1211GEXR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 21500 lbf 95500 N 95.50 kN |
| 基本額定動載荷 | 17500 lbf 78000 N 78.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MSN1211GEXR軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋，帶止動環 - 尺寸 | |
| B | 2.1654 in 55.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.8268 in 21.000 mm |
| F | 2.7850 in 70.740 mm |
| H | 3.3280 in 84.530 mm |
| D1 | 3.8110 in 96.800 mm |
| D2 | 4.1929 in 106.500 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.5197 in 64.000 mm |
| V（加強筋內外圈） | 2.6299 in 66.800 mm |
| X（普通內外圈） | 3.5984 in 91.400 mm |
| Z（加強筋內外圈） | 3.4606 in 87.900 mm |
| r | 0.0598 in 1.520 mm |

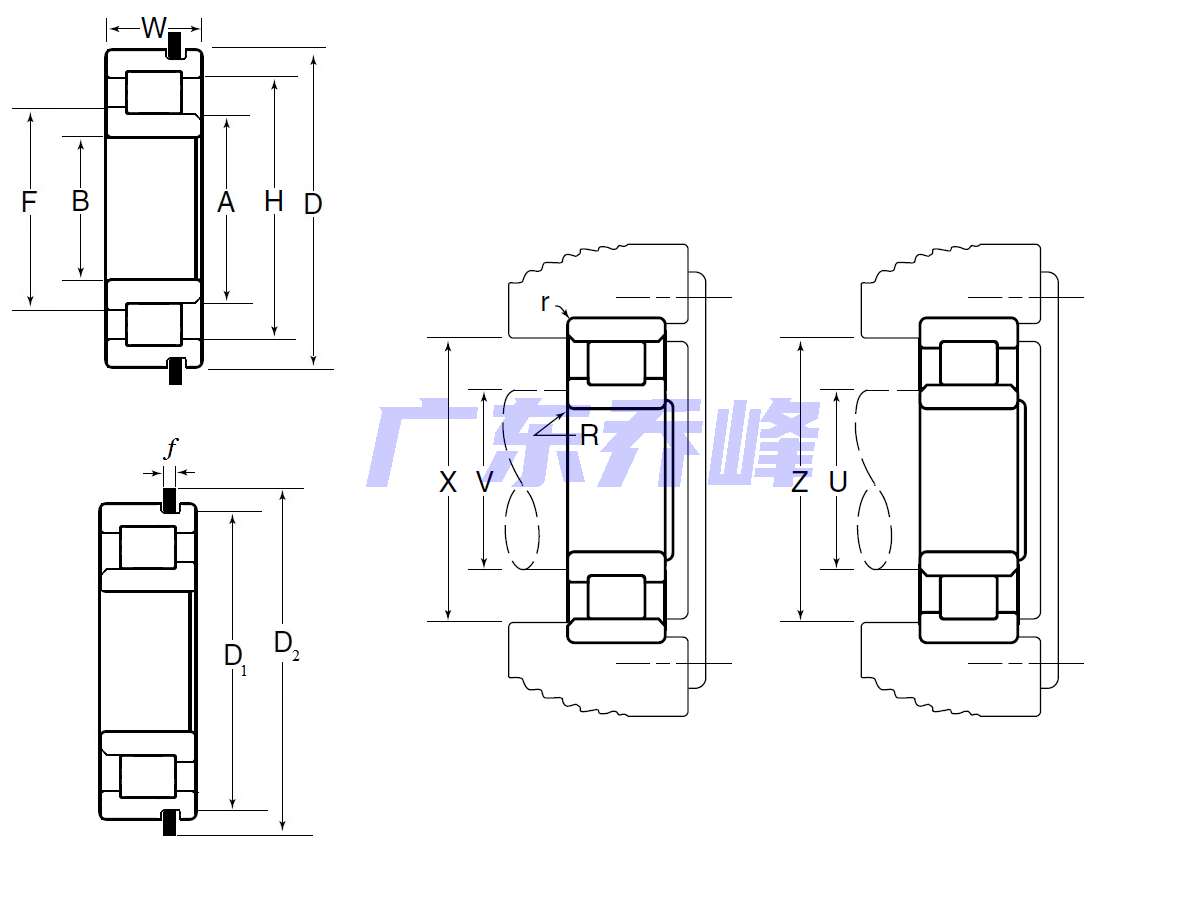

NTN MSN1211GEXR軸承尺寸圖
