NTN MU1026DHL軸承代號說明
M
U
1
0
2
6
D
H
L
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
26：內徑：130 mm
D：外圈單擋邊
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
26：
內徑：130 mm
D：
外圈單擋邊
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN MU1026DHL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 76500 lbf 340000 N 340.00 kN |
| 基本額定動載荷 | 51500 lbf 229000 N 229.00 kN |
| 附件 | 開式 |
| 重量 | 10.849 lb 4.921 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1026DHL軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，外圈帶一個加強筋，銷釘孔 - 尺寸 | |
| B | 5.1181 in 130.000 mm |
| D | 7.8740 in 200.000 mm |
| W | 1.2992 in 33.000 mm |
| C | 7.1882 in 182.580 mm |
| F | 6.0850 in 154.560 mm |
| H | 6.9130 in 175.590 mm |
| a | 0.3748 in 9.520 mm |
| b | 0.1402 in 3.560 mm |
| R | 0.1252 in 3.180 mm |
| U（普通內外圈） | 5.6299 in 143.000 mm |
| V（加強筋內外圈） | 5.8110 in 147.600 mm |
| X（普通內外圈） | 7.4094 in 188.200 mm |
| Z（加強筋內外圈） | 7.1811 in 182.400 mm |
| r | 0.0799 in 2.030 mm |

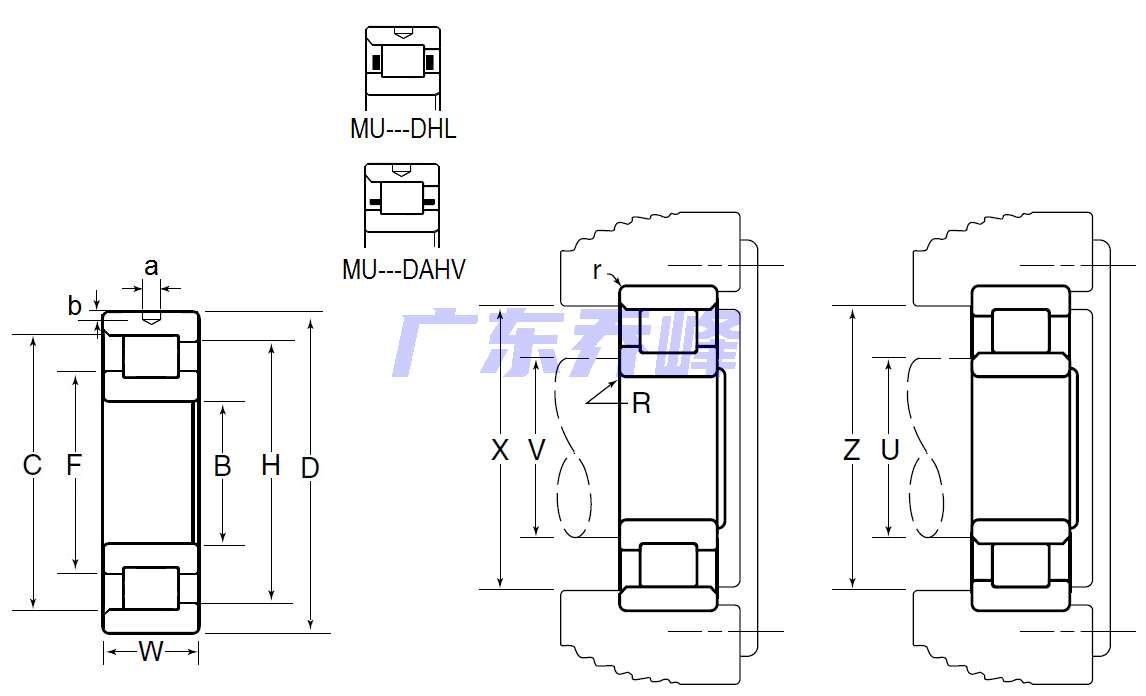

NTN MU1026DHL軸承尺寸圖
