NTN MU5306CL軸承代號說明
M
U
5
3
0
6
C
L
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：寬度系列：05系列
3：尺寸系列：03系列
06：內徑：30 mm
C：滑動外圈
L：復合鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：
寬度系列：05系列
3：
尺寸系列：03系列
06：
內徑：30 mm
C：
滑動外圈
L：
復合鋼保持架
NTN MU5306CL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23200 lbf 103000 N 103.00 kN |
| 基本額定動載荷 | 19700 lbf 87500 N 87.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU5306CL軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，普通外圈，一體成型鋼質保持架 - 尺寸 | |
| B | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| W | 0.9055 in 23.000 mm |
| C | 2.3780 in 60.400 mm |
| F | 1.7421 in 44.250 mm |
| R | 0.0598 in 1.520 mm |
| V（加強筋內外圈） | 1.5984 in 40.600 mm |
| X（普通內外圈） | 2.5197 in 64.000 mm |
| Z（加強筋內外圈） | 2.3701 in 60.200 mm |
| r | 0.0402 in 1.020 mm |

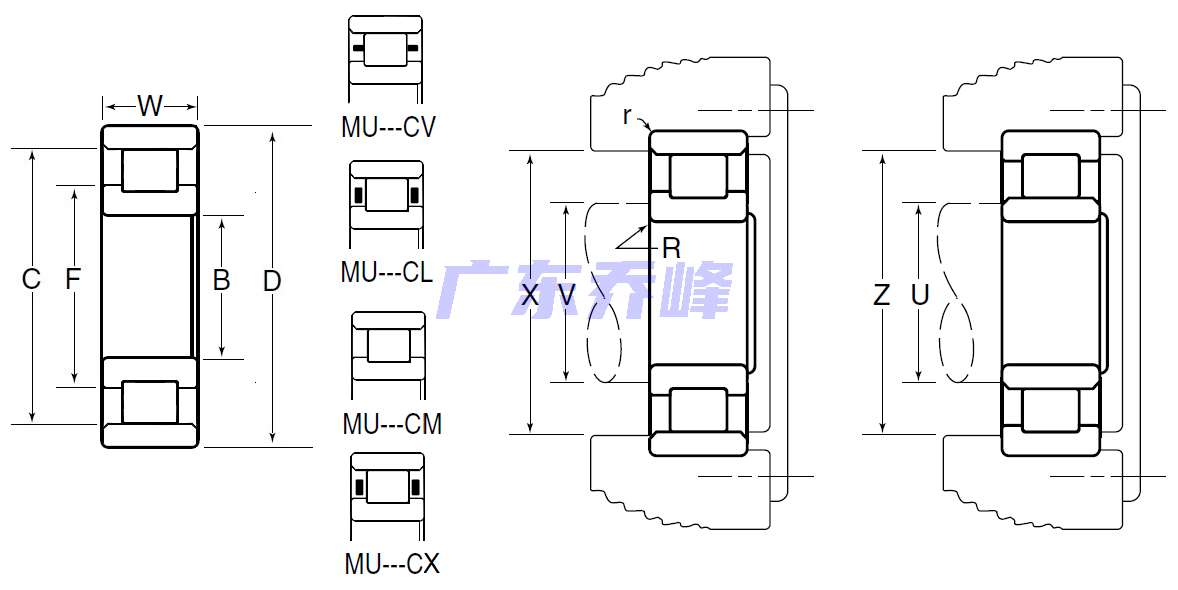

NTN MU5306CL軸承尺寸圖
