NTN MUF1211GUXR軸承代號說明
M
U
F
1
2
1
1
G
U
X
R
MUF：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：寬度系列：01系列
2：尺寸系列：02系列
11：內徑：55 mm
GU：錯誤代號，應為UG，U：外環內徑上帶一個擋邊和一個擋圈，G：外圈帶止動環槽
X：X-Bar復合鋼
R：外圈帶止動環
MUF：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：
寬度系列：01系列
2：
尺寸系列：02系列
11：
內徑：55 mm
GU：
錯誤代號，應為UG，U：外環內徑上帶一個擋邊和一個擋圈，G：外圈帶止動環槽
X：
X-Bar復合鋼
R：
外圈帶止動環
NTN MUF1211GUXR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 21500 lbf 95500 N 95.50 kN |
| 基本額定動載荷 | 15700 lbf 70000 N 70.00 kN |
| 附件 | 開式 |
| 重量 | 1.660 lb 0.753 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MUF1211GUXR軸承尺寸規格
| 不可分離型型 Bearing -內圈帶兩個加強筋，外圈帶一個加強筋，帶擋圈，帶止動環 - 尺寸 | |
| B | 2.1654 in 55.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.8268 in 21.000 mm |
| C | 3.4650 in 88.010 mm |
| F | 2.7850 in 70.740 mm |
| H | 3.3280 in 84.530 mm |
| D1 | 3.8110 in 96.800 mm |
| D2 | 4.1882 in 106.380 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.5197 in 64.000 mm |
| V（加強筋內外圈） | 2.6299 in 66.800 mm |
| X（普通內外圈） | 3.5984 in 91.400 mm |
| Z（加強筋內外圈） | 3.4606 in 87.900 mm |
| r | 0.0598 in 1.520 mm |

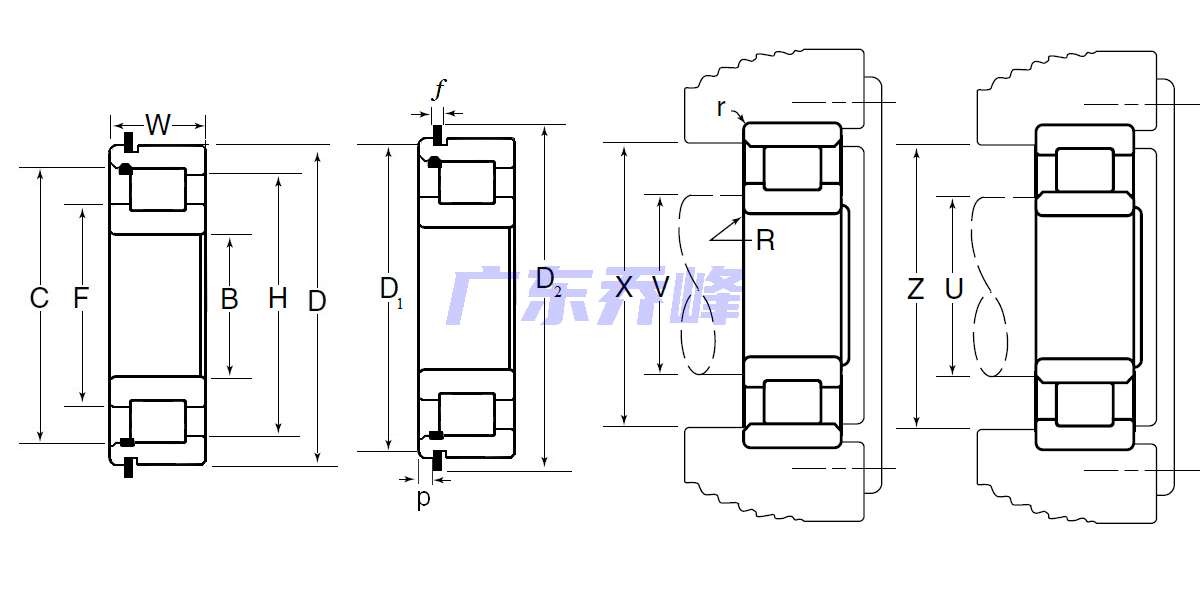

NTN MUF1211GUXR軸承尺寸圖
