NTN NN3016HSRT6KC1NA#01軸承代號說明
N
N
3
0
1
6
H
S
R
T
6
K
C
1
N
A
#
0
1
NN：外圈可雙向分離，內圈不可分離
30：雙列圓柱滾子軸承 30系列
16：內徑：80 mm
HSR：超高轉速
T6：PEEK樹脂成型保持架
K：錐孔，錐角 1:12
C1NA：C1游隙范圍減小（但平均游隙相同）
#01：無意義后綴
NN：
外圈可雙向分離，內圈不可分離
30：
雙列圓柱滾子軸承 30系列
16：
內徑：80 mm
HSR：
超高轉速
T6：
PEEK樹脂成型保持架
K：
錐孔，錐角 1:12
C1NA：
C1游隙范圍減小（但平均游隙相同）
#01：
無意義后綴
NTN NN3016HSRT6KC1NA#01軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 聚醚酮 |
| 錐角 | 1:12 |
| 精度 | 特殊精度 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 40000 lbf 179000 N 179.00 kN |
| 基本額定動載荷 | 26100 lbf 116000 N 116.00 kN |
| 附件 | 開式 |
| 重量 | 3.256 lb 1.477 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN3016HSRT6KC1NA#01軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔 - NN型 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 1.3386 in 34.000 mm |
| C | 1.3386 in 34.000 mm |
| Ew | 4.4488 in 113.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.7992 in 96.500 mm |
| db min | 3.5236 in 89.500 mm |
| Da max | 4.4882 in 114.000 mm |
| Db min | 4.4882 in 114.000 mm |
| Db max | 4.6654 in 118.500 mm |
| ras max | 0.0394 in 1.000 mm |

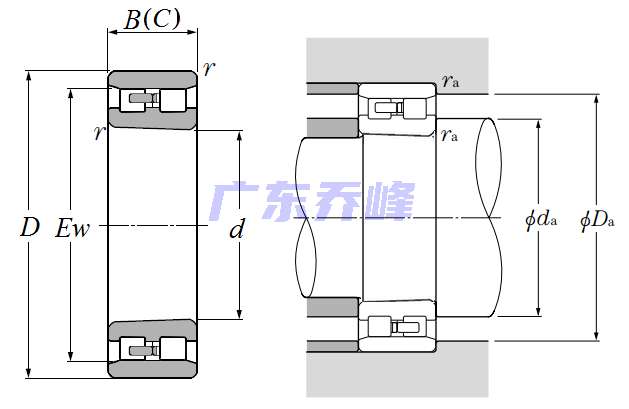

NTN NN3016HSRT6KC1NA#01軸承尺寸圖
