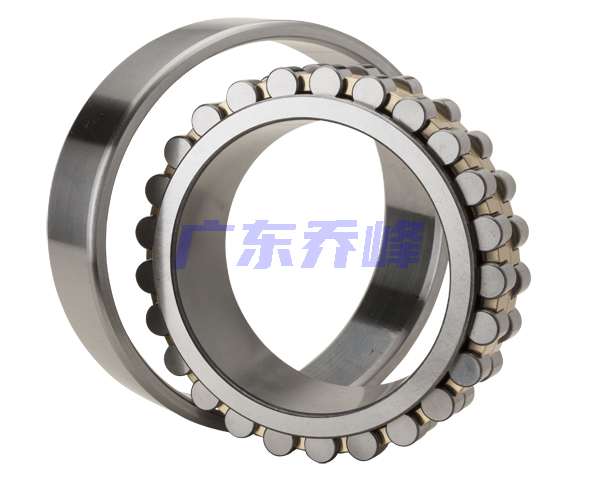

NTN NN3017C1NAP5軸承代號說明
N
N
3
0
1
7
C
1
N
A
P
5
NN：外圈可雙向分離，內圈不可分離
30：雙列圓柱滾子軸承 30系列
17：內徑：85 mm
C1NA：C1游隙范圍減小（但平均游隙相同）
P5：P5級精度
NN：
外圈可雙向分離，內圈不可分離
30：
雙列圓柱滾子軸承 30系列
17：
內徑：85 mm
C1NA：
C1游隙范圍減小（但平均游隙相同）
P5：
P5級精度
NTN NN3017C1NAP5軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱型 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 5600轉/分鐘 |
| 極限轉速-脂潤滑 | 4800轉/分鐘 |
| 精度 | ISO Class 5 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 43500 lbf 194000 N 194.00 kN |
| 基本額定動載荷 | 27400 lbf 122000 N 122.00 kN |
| 附件 | 開式 |
| 重量 | 3.530 lb 1.601 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN3017C1NAP5軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓柱孔 - NN型 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 1.3386 in 34.000 mm |
| C | 1.3386 in 34.000 mm |
| Ew | 4.6457 in 118.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.6024 in 91.500 mm |
| db min | 3.7205 in 94.500 mm |
| Db min | 4.6850 in 119.000 mm |
| Db max | 4.8622 in 123.500 mm |
| ras max | 0.0394 in 1.000 mm |

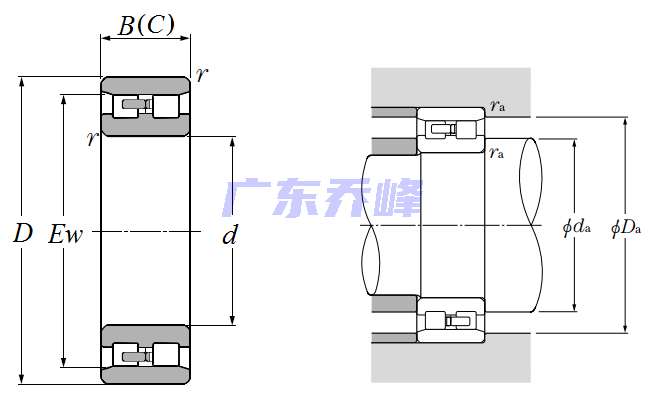

NTN NN3017C1NAP5軸承尺寸圖
