NTN SL04-5017NR軸承代號說明
S
L
0
4
-
5
0
1
7
N
R
SL：SL型雙列滿裝圓柱滾子軸承
04-：SL04系列，固定端軸承，內圈潤滑油槽油孔
50：雙列圓柱滾子軸承 50系列
17：內徑：85 mm
NR：帶止動環和止動槽
SL：
SL型雙列滿裝圓柱滾子軸承
04-：
SL04系列，固定端軸承，內圈潤滑油槽油孔
50：
雙列圓柱滾子軸承 50系列
17：
內徑：85 mm
NR：
帶止動環和止動槽
NTN SL04-5017NR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架型式 | 無 |
| 保持架材質 | 無 |
| 極限轉速-脂潤滑 | 1200轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 85500 lbf 380000 N 380.00 kN |
| 基本額定動載荷 | 48000 lbf 214000 N 214.00 kN |
| 附件 | 雙面防塵蓋 |
| 重量 | 6.129 lb 2.780 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SL04-5017NR軸承尺寸規格
| 滑輪用雙列圓柱滾子軸承帶止動環 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 2.3622 in 60.000 mm |
| C | 2.3228 in 59.000 mm |
| D1 | 4.9098 in 124.710 mm |
| D2 | 5.2953 in 134.500 mm |
| f | 0.0984 in 2.500 mm |
| p | 1.7913 in 45.500 mm |
| J | 4.0827 in 103.700 mm |
| Cf | 1.8898 in 48.000 mm |
| Cf1 | 1.8898 in 48.000 mm |
| S | 0.2165 in 5.500 mm |
| E1 | 6.1024 in 155.000 mm |
| t | 0.0394 in 1.000 mm |
| 倒角角度 | 30 o |
| r | 0.0394 in 1.000 mm |
| da min | 3.5433 in 90.000 mm |

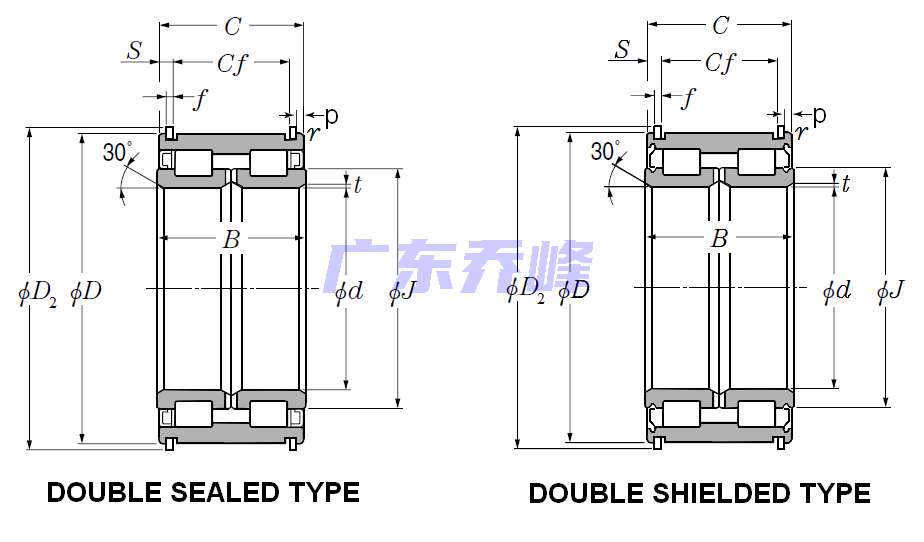

NTN SL04-5017NR軸承尺寸圖
NTN SL04-5017NR軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| SL04-5017NRC3 | 2539 | 526.05 |
| SL04-5017NR | 3830 | 521.31 |
| 注：可直接聯系銷售人員了解詳情。 | ||
