NTN UC314HT2D1軸承代號說明
U
C
3
1
4
H
T
2
D
1
UC：寬內圈，緊定螺釘式，帶拋油環
3：系列：重型承重
14：內徑：70 mm
HT2：高溫軸承，最高200 °C
D1：帶油槽油孔，可再潤滑
UC：
寬內圈，緊定螺釘式，帶拋油環
3：
系列：重型承重
14：
內徑：70 mm
HT2：
高溫軸承，最高200 °C
D1：
帶油槽油孔，可再潤滑
NTN UC314HT2D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 極限轉速-脂潤滑 | 2100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 重型 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 314 |
| 基本額定靜載荷 | 15300 lbf 68000 N 68.00 kN |
| 基本額定動載荷 | 23400 lbf 104000 N 104.00 kN |
| 附件 | 雙面密封 |
| 重量 | 8.576 lb 3.890 kg |
| 應用溫度范圍 | -40 to 392 oF -40 to 200 oC |
NTN UC314HT2D1軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-3/4 in 70.000 mm |
| D | 5.9055 in 150.000 mm |
| C | 1.6142 in 41.000 mm |
| B | 3.0709 in 78.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | M12x1.5 |
| G | 0.4724 in 12.000 mm |
| d4 | 3.7323 in 94.800 mm |
| S1 | 1.7717 in 45.000 mm |
| S | 1.2992 in 33.000 mm |
| F | 0.4134 in 10.500 mm |

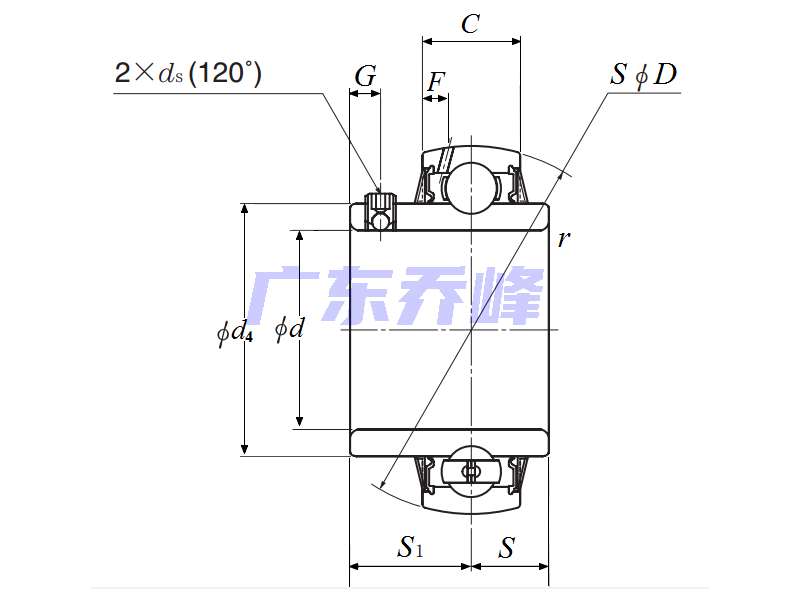

NTN UC314HT2D1軸承尺寸圖
NTN UC314HT2D1軸承相關配件/適用型號
| UCP314HT2D1 | 詳細尺寸，d：70.000mm，h：95.00000mm，b：90.000mm，j：280.000mm，2b：187.000mm，r：360.000mm |
| UCF314HT2D1 | 詳細尺寸，d：70.000mm，c：81.000mm，b：61.000mm，j：178.000mm，r：226.000mm |
