NTN UELS205-015LD1NR軸承代號說明
U
E
L
S
2
0
5
-
0
1
5
L
D
1
N
R
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
2：系列：輕型承重
05：內徑系列：25 mm 系列
-：內徑分隔符
015：內徑：0.9375 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
NR：帶止動環和止動槽
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
2：
系列：輕型承重
05：
內徑系列：25 mm 系列
-：
內徑分隔符
015：
內徑：0.9375 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
NR：
帶止動環和止動槽
NTN UELS205-015LD1NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL205 |
| 基礎外圈型號 | 205 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.600 lb 0.272 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS205-015LD1NR軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 0.9375 in 23.813 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3740 in 34.900 mm |
| B1 | 1.7480 in 44.400 mm |
| r | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.4961 in 38.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 1.0591 in 26.900 mm |
| S | 0.6890 in 17.500 mm |
| F | 0.1614 in 4.100 mm |
| r1 | 0.0394 in 1.000 mm |
| a | 0.1260 in 3.200 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |
| f | 0.0591 in 1.500 mm |

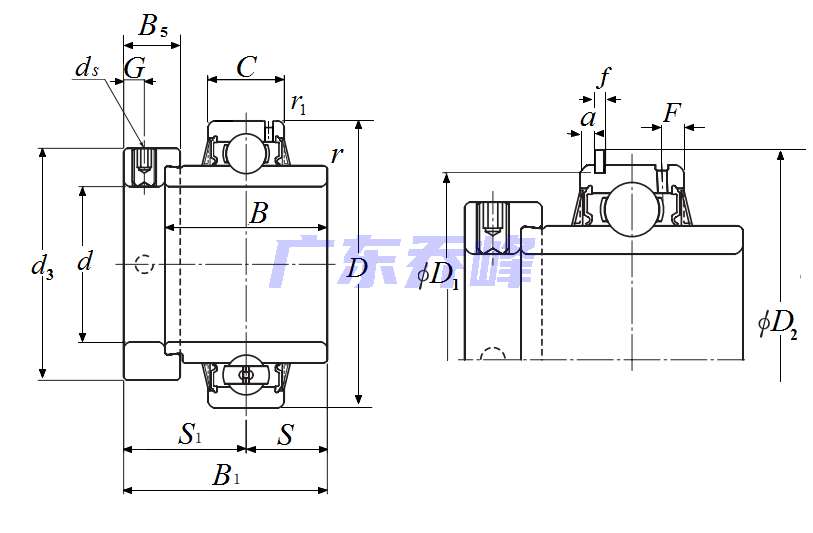

NTN UELS205-015LD1NR軸承尺寸圖
