NTN UKTX09D1 (when used with HS2309X)軸承技術規格
| 類型 | 滑塊式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | UKX09D1 |
| 軸承座型號 | TX09D1 |
| 殼體材質 | 鑄鐵 |
| 基本額定動載荷 | 7850 lbf 35000 N 35.00 kN |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 重量 | 6.200 lb 2.800 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN UKTX09D1 (when used with HS2309X)軸承尺寸規格
| 滑塊式軸承座，鑄造外殼，帶緊定襯套，UKT型 - 尺寸 | |
| d | 1.6250 in 41.275 mm |
| L | 5.9375 in 151.0 mm |
| H | 4.5937 in 117.0 mm |
| H1 | 4.0156 in 102.0 mm |
| H2 | 3.2812 in 83.0 mm |
| L1 | 3.6250 in 92.0 mm |
| L2 | 0.7187 in 18.0 mm |
| L3 | 3.3750 in 86.0 mm |
| N | 1.1562 in 29.0 mm |
| N1 | 0.7500 in 19.0 mm |
| N2 | 1.9375 in 49.0 mm |
| A | 1.9375 in 49.0 mm |
| A1 | 0.6299 in 16.0 mm |
| A2 | 1.5000 in 38.0 mm |
| r | 2.3125 in 59.0 mm |
| B1 | 2.1650 in 50.000 mm |
| F | 0.2323 in 5.900 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

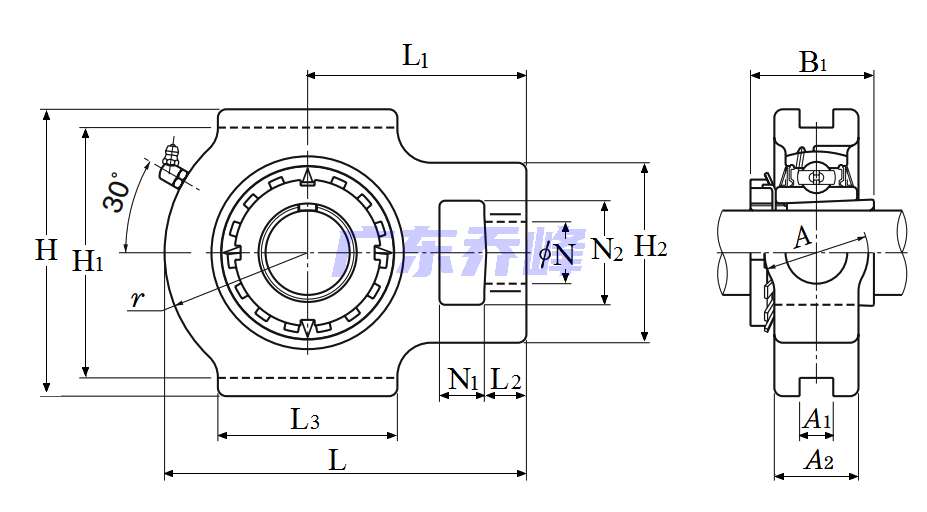

NTN UKTX09D1 (when used with HS2309X)軸承尺寸圖
NTN UKTX09D1 (when used with HS2309X)軸承同尺寸型號
| UKT210D1 (when used with HA2310) | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：151.000mm，r2max：102.000mm |
| UCTX09-110D1 | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：151.000mm，r2max：102.000mm |
| UCT209-110D1 | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：145.000mm，r2max：102.000mm |
| SUCT209-26 | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：144.000mm，r2max：102.000mm |
| UELT209-110D1 | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：145.000mm，r2max：102.000mm |
| UKTX09D1 (when used with HS2309X) | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：151.000mm，r2max：102.000mm |
| UKT209D1 (when used with HS2309X) | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：145.000mm，r2max：102.000mm |
| 共計找到7條記錄 | |
NTN UKTX09D1 (when used with HS2309X)軸承相關配件/適用型號
| UKX09D1 | 詳細尺寸，d：45.000mm，dD：90.000mm，c：24.000mm，b：32.000mm |
