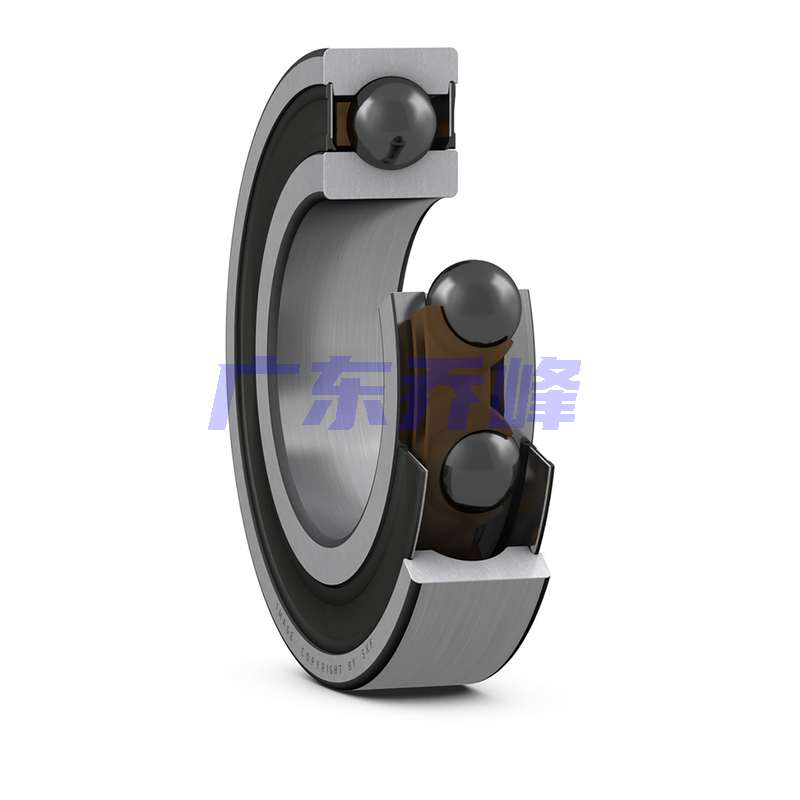

SKF 6309-2RS1TN9/HC5C3WT軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 25mm |
| 內圈肩部凹槽直徑 | d? ≈ | 54mm |
| 外圈肩部凹槽直徑 | D? ≈ | 86.7mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
SKF 6309-2RS1TN9/HC5C3WT軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸擋肩直徑 | d? max. | 62.1mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 6309-2RS1TN9/HC5C3WT軸承數據計算
| 基本額定動載 | 52.7kN |
| 基本額定靜載荷 | 31.5kN |
| 疲勞載荷限值 | 0.98kN |
| 極限轉速 | 4500r/min |
| 計算系數 | 0.03 |
| 計算系數 | 13 |
SKF 6309-2RS1TN9/HC5C3WT軸承質量
| 軸承重量 | 0.71kg |
SKF 6309-2RS1TN9/HC5C3WT軸承尺寸圖
