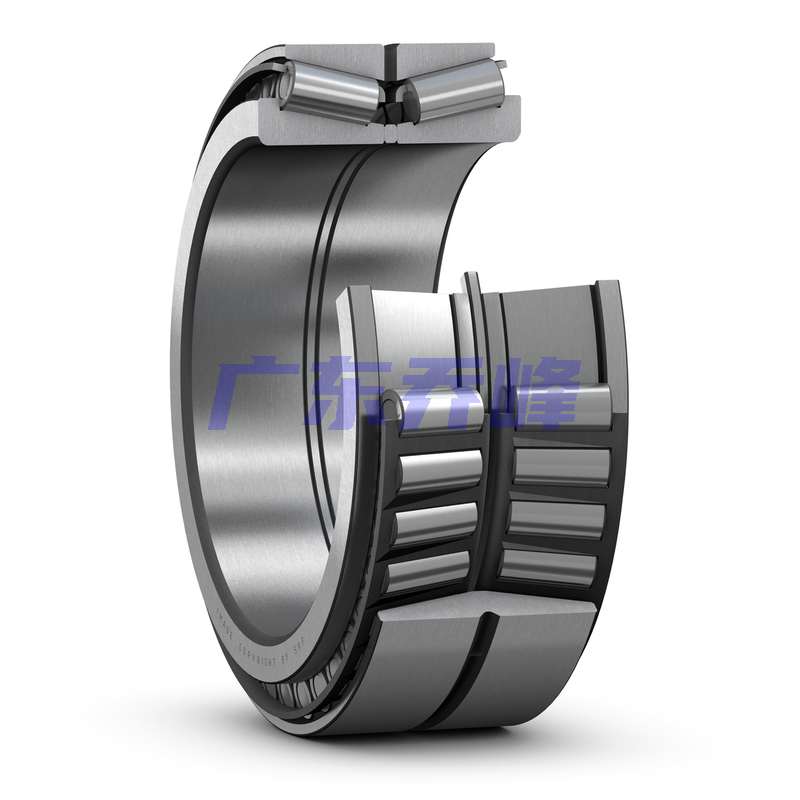

SKF BT2B328339/HA4軸承設計
| 設計變量/特征 | TDO.1/D |
SKF BT2B328339/HA4軸承尺寸
| 內徑 | d | 1250mm |
| 外徑 | D | 1500mm |
| 內圈上的軸承總寬度 | T | 250mm |
| 外圈上的軸承總寬度 | C | 190mm |
| 軸擋肩直徑 | d? ≈ | 1355mm |
| 軸承座擋肩尺寸 | D? ≈ | 1455.121mm |
| 軸承座擋肩尺寸 | D? ≈ | 1456mm |
| 內圈半徑（倒角） | r?,? min. | 6mm |
| 外圈半徑（倒角） | r?,? min. | 1.5mm |
| 距離壓力點 | a | 438mm |
SKF BT2B328339/HA4軸承數據計算
| 基本額定動載 | 7370kN |
| 基本額定靜載荷 | 22400kN |
| 疲勞載荷限值 | 1320kN |
| 計算系數 | 0.35 |
| 計算系數 | 1.9 |
| 計算系數 | 2.9 |
| 計算系數 | 1.8 |
| 比較徑向額定載荷 | 1800kN |
| 比較徑向的基本額定載荷 | 600kN |
| 保持架系數 | 1.7 |
SKF BT2B328339/HA4軸承質量
| 軸承重量 | 795kg |
SKF BT2B328339/HA4軸承尺寸圖
