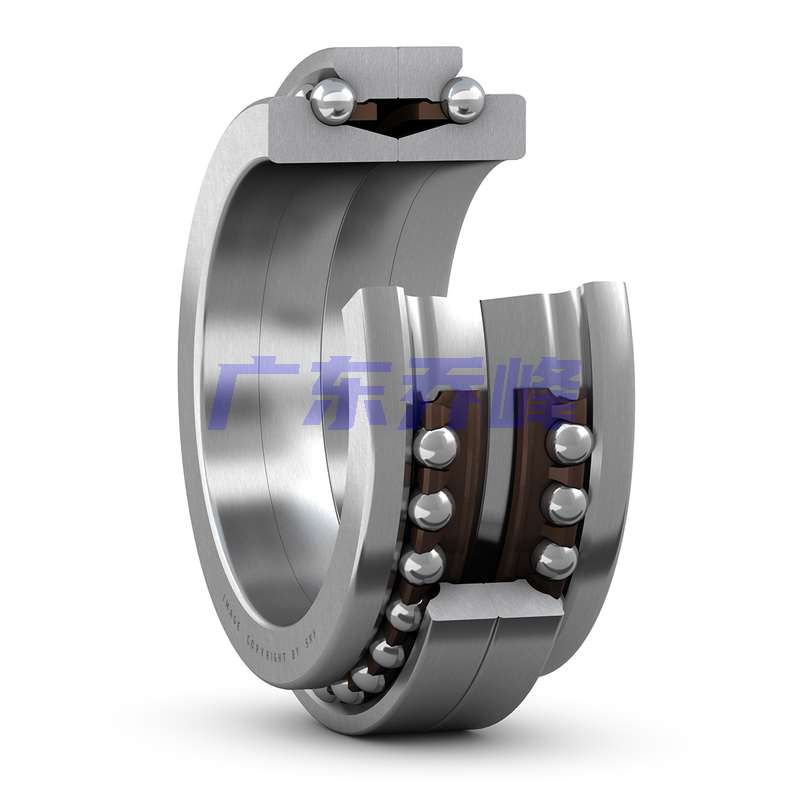

SKF BTW70CTN9/SP軸承尺寸
| 內徑 | d | 70mm |
| 外徑 | D | 110mm |
| 高度 | H | 48mm |
| 軸圈肩部直徑（高肩） | d? | 93.5mm |
| 雙座圈高度 | 2C | 24mm |
| 軸圈倒角半徑 | r?,? min. | 1.1mm |
| 最小座圈倒角半徑 | r?,? min. | 0.6mm |
SKF BTW70CTN9/SP軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 85mm |
| 軸擋肩直徑 | D? min. | 103.4mm |
| 軸承座擋肩尺寸 | D? max. | 105mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF BTW70CTN9/SP軸承數據計算
| 基本額定動載 | 39kN |
| 基本額定靜載荷 | 112kN |
| 疲勞載荷限值 | 5.3kN |
| 潤滑脂潤滑可達轉速 | 6700r/min |
| 油氣潤滑法可達轉速 | 8000r/min |
| 接觸角 | 60° |
| 預緊 | 515N |
| 軸向靜剛度 | 673N/μm |
| 參考潤滑脂量 | 7.4cm3 |
SKF BTW70CTN9/SP軸承質量
| 軸承重量 | 1.36kg |
SKF BTW70CTN9/SP軸承尺寸圖
