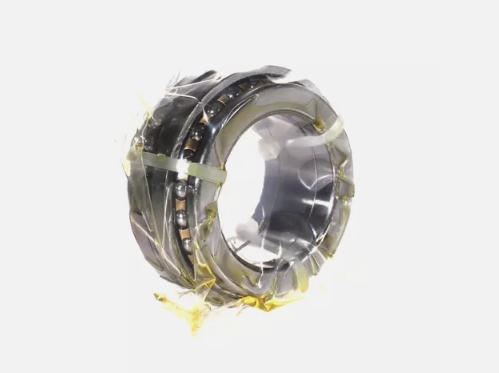

SKF BTW35CTN9/SP軸承尺寸、參數與圖紙

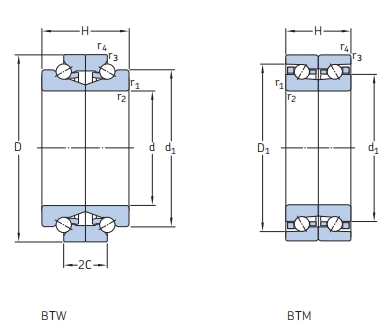

| 外形尺寸 (mm) | |
| 軸承內徑 d | 35 |
| 軸承外徑 D | 62 |
| 軸承厚度 H | 34 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 35 |
| 內圈外徑 d1 | 50.8 |
| 外圈厚度 C ≈ | 17 |
| 外圈內徑 D1 | 50.2 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |

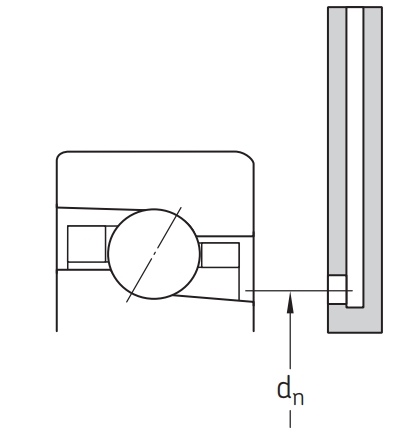

| dn | - |

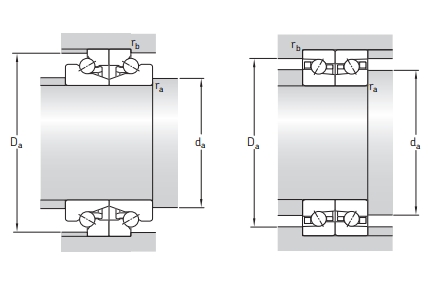

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 45 |
| 外圈擋肩 Da.min | 57.3 |
| 外圈擋肩 Da.max | 58 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.3 |
| 額定載荷（kN） | |
| 額定動載荷 C | 16.8 |
| 額定靜載荷 Co | 39 |
| 疲勞極限載荷 Pu | 1.83 |
| 極限轉速（r/min） | |
| 脂潤滑 | 11000 |
| 油潤滑 | 14000 |
| 其他參數 | |
| 參考重量 | 0.35 kg |
| 潤滑脂填充量 Gref | 1.9 立方厘米 |
