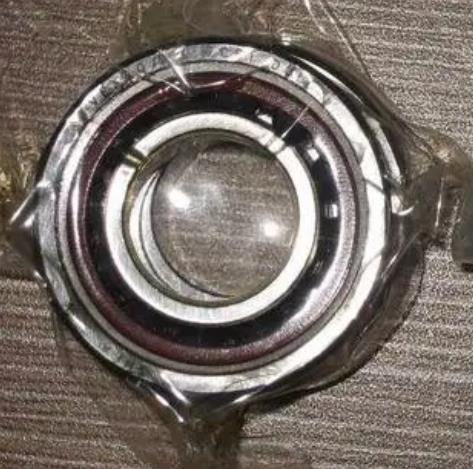

NSK 70BNR10HTSUELP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 70 |
| 外徑 | D | 110 |
| 厚度 | B | 20 |
| 作用點位置 | a | 24.5 |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 22.3 |
| 基本額定靜載荷 | Cor | 19.8 |
| 極限軸向載荷 | 18.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 20000 | |
| 油潤滑 - 單列、無預緊 | 31200 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 15000 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 23400 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 0.605 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：49 N。三列使用時，預緊力為：66.64 N。四列使用時，預緊力為：98 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：60 N/μm。三列使用時，軸向剛度為：88.8 N/μm。四列使用時，軸向剛度為：120 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
