NTN-SNR 7014CVQ16J84軸承代號說明
7
0
1
4
C
V
Q
1
6
J
8
4
7：角接觸球軸承
0：尺寸系列：10系列
14：內徑：70 mm
C：接觸角 17o
V：高精度
Q16：三列配對 / / \
J8：中度預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
14：
內徑：70 mm
C：
接觸角 17o
V：
高精度
Q16：
三列配對 / / \
J8：
中度預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7014CVQ16J84軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 中型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7014CVQ16J84軸承尺寸規格
| 三列角接觸球軸承，機床用，Q16系列 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| 總寬度 | 2.3622 in 60.000 mm |
| r2 | 0.0433 in 1.100 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 3.2087 in 81.500 mm |
| D4 | 4.0551 in 103.000 mm |
| D5 | 3.3780 in 85.800 mm |
| E | 0.0984 in 2.500 mm |
| 接觸角 | 15 o |

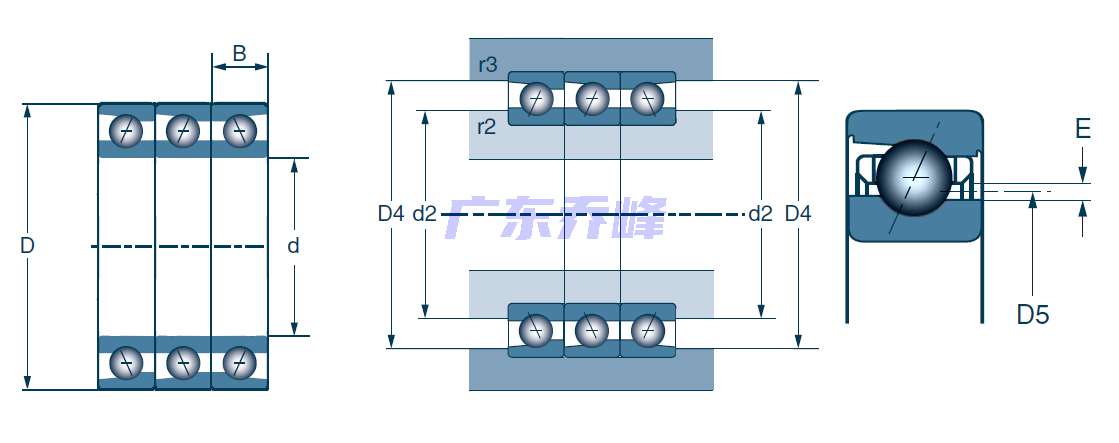

NTN-SNR 7014CVQ16J84軸承尺寸圖
