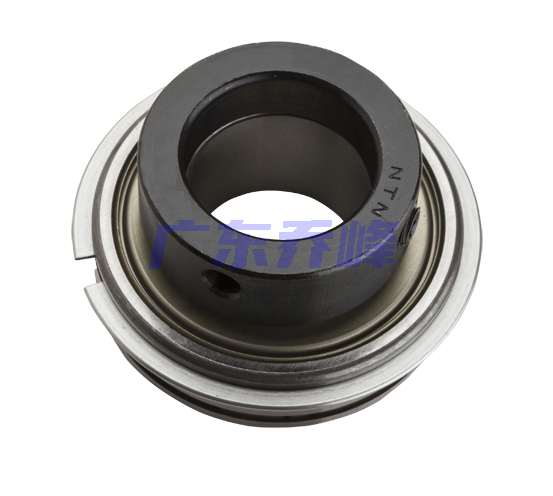

NTN AELS204-012NR軸承代號說明
A
E
L
S
2
0
4
-
0
1
2
N
R
AEL：窄內圈，帶止動環槽
S：圓柱外圈
2：系列：輕型承重
04：內徑系列：20 mm 系列
-：內徑分隔符
012：內徑：0.75 in
NR：帶止動環和止動槽
AEL：
窄內圈，帶止動環槽
S：
圓柱外圈
2：
系列：輕型承重
04：
內徑系列：20 mm 系列
-：
內徑分隔符
012：
內徑：0.75 in
NR：
帶止動環和止動槽
NTN AELS204-012NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 不可再潤滑 |
| 鎖緊套型號 | EL204 |
| 基礎外圈型號 | 204 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1500 lbf 6650 N 6.65 kN |
| 基本額定動載荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 雙面密封 |
| 重量 | 0.421 lb 0.191 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AELS204-012NR軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 0.7500 in 19.050 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.5512 in 14.000 mm |
| B | 0.8465 in 21.500 mm |
| B1 | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.2992 in 33.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 0.9252 in 23.500 mm |
| S | 0.2953 in 7.500 mm |
| r1 | 0.0236 in 0.600 mm |
| a | 0.0937 in 2.380 mm |
| D1 | 1.7559 in 44.600 mm |
| D2 | 2.0748 in 52.700 mm |
| f | 0.0441 in 1.120 mm |

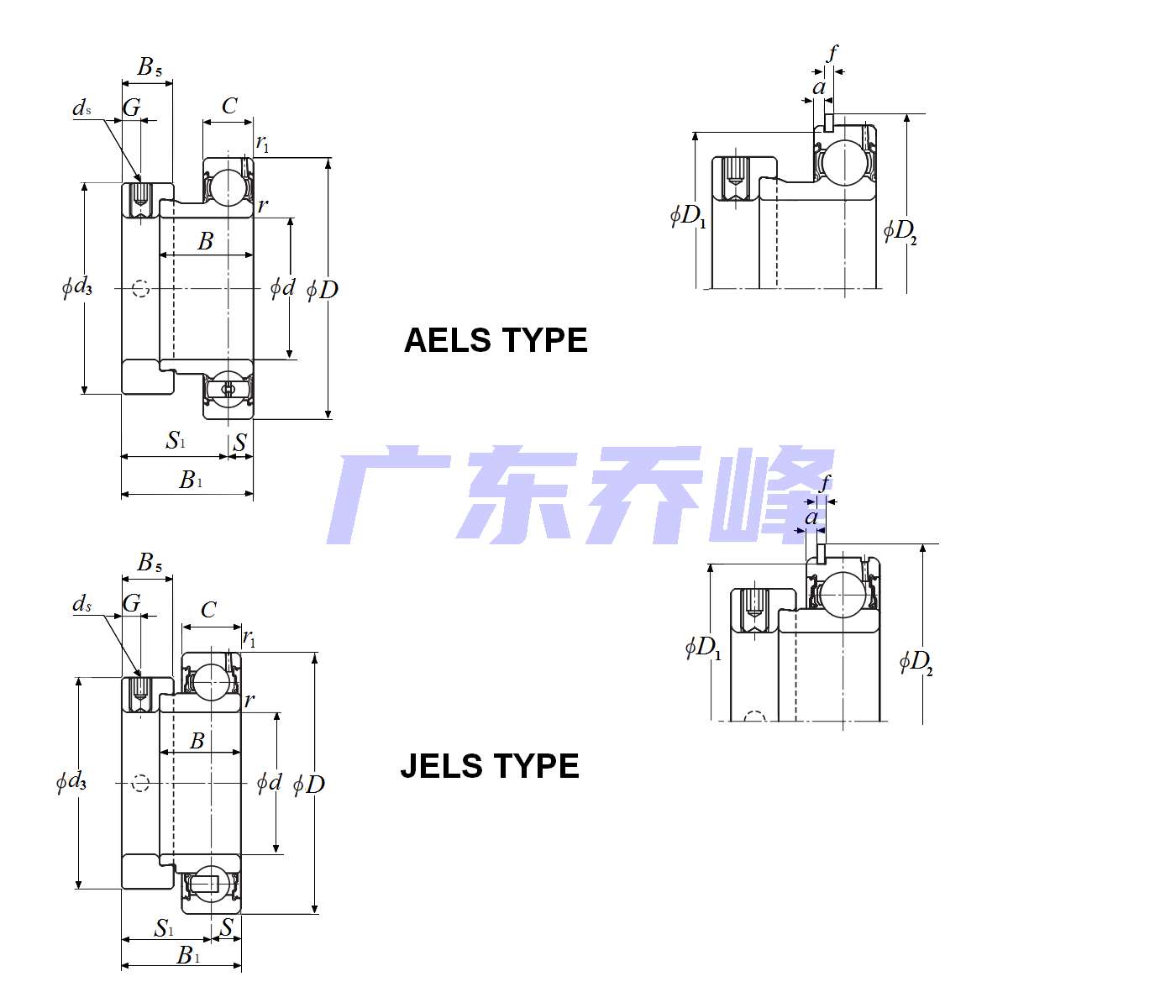

NTN AELS204-012NR軸承尺寸圖
