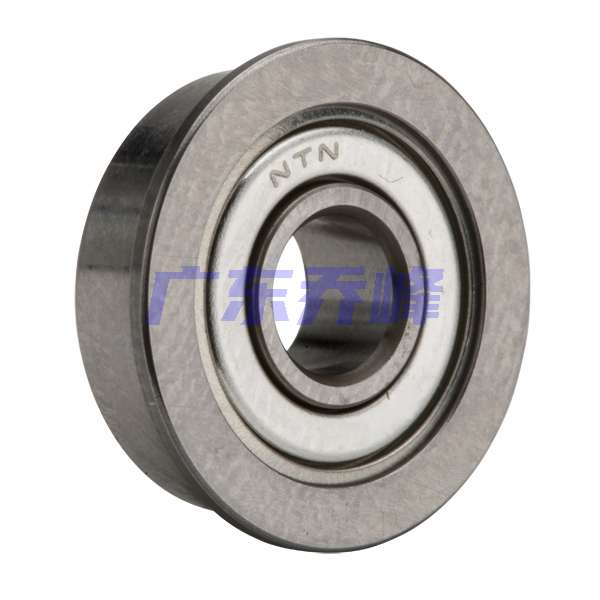

NTN FL697ZZ軸承代號說明
F
L
6
9
7
Z
Z
FL：法蘭外圈
6：深溝球軸承
9：尺寸系列：19系列
7：內徑：7 mm
ZZ：雙面防塵蓋
FL：
法蘭外圈
6：
深溝球軸承
9：
尺寸系列：19系列
7：
內徑：7 mm
ZZ：
雙面防塵蓋
NTN FL697ZZ軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 35000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 161 lbf 715 N 0.72 kN |
| 基本額定動載荷 | 360 lbf 1610 N 1.61 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FL697ZZ軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 雙面防塵蓋 - 尺寸 | |
| d | 0.2756 in 7.000 mm |
| D | 0.6693 in 17.000 mm |
| B | 0.1969 in 5.000 mm |
| D3 | 0.7480 in 19.000 mm |
| C1 | 0.0472 in 1.200 mm |
| r | 0.0118 in 0.300 mm |
| da min | 0.3543 in 9.000 mm |
| da max | 0.3937 in 10.000 mm |
| Da max | 0.5906 in 15.000 mm |
| ras max | 0.0118 in 0.300 mm |

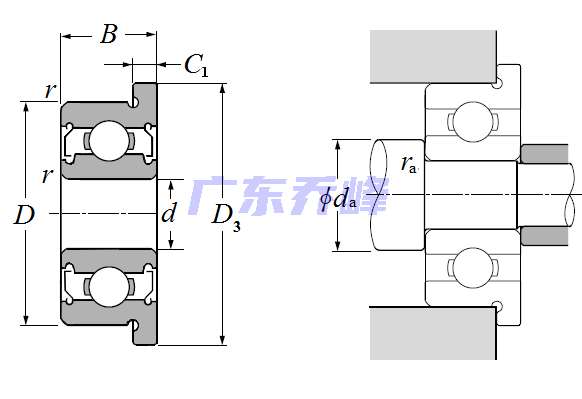

NTN FL697ZZ軸承尺寸圖
