NTN N1020HSRK軸承代號說明
N
1
0
2
0
H
S
R
K
N：外圈無擋邊，內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
20：內徑：100 mm
HSR：超高轉速
K：錐孔，錐角 1:12
N：
外圈無擋邊，內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
20：
內徑：100 mm
HSR：
超高轉速
K：
錐孔，錐角 1:12
NTN N1020HSRK軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 尼龍 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 9000轉/分鐘 |
| 錐角 | 1:12 |
| 軸承設計型式 | 圓錐內孔 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 15800 lbf 70500 N 70.50 kN |
| 基本額定動載荷 | 11400 lbf 50500 N 50.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN N1020HSRK軸承尺寸規格
| 圓柱滾子軸承 - 圓錐孔 -內圈帶兩個加強筋，普通外圈 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 0.9449 in 24.000 mm |
| Ew | 5.3937 in 137.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 4.2520 in 108.000 mm |
| Db max | 5.5906 in 142.000 mm |
| Db min | 5.4724 in 139.000 mm |
| r1as max | 0.0394 in 1.000 mm |

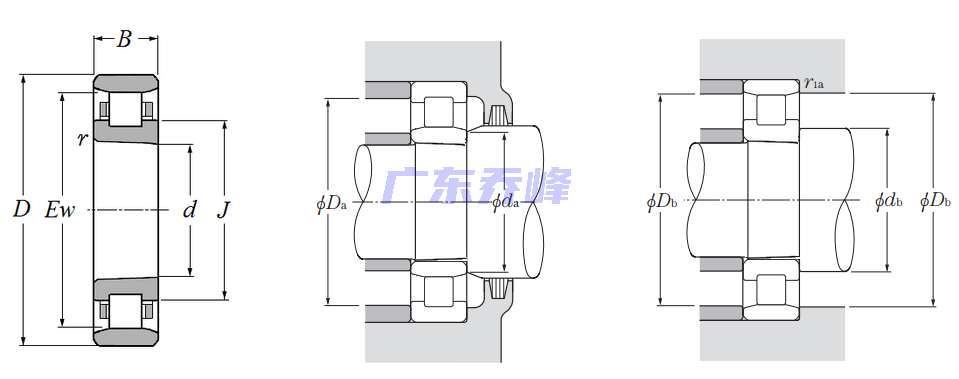

NTN N1020HSRK軸承尺寸圖
