NTN SES206-19軸承代號說明
S
E
S
2
0
6
-
1
9
S：不銹鋼材質
ES：帶偏心鎖緊套，窄內圈
2：系列：輕型承重
06：內徑系列：30 mm 系列
-：內徑分隔符
19：內徑：1.1875 in
S：
不銹鋼材質
ES：
帶偏心鎖緊套，窄內圈
2：
系列：輕型承重
06：
內徑系列：30 mm 系列
-：
內徑分隔符
19：
內徑：1.1875 in
NTN SES206-19軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 不銹鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 5300轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL206-19 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 206 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2590 lbf 11500 N 11.50 kN |
| 基本額定動載荷 | 3450 lbf 15300 N 15.30 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SES206-19軸承尺寸規格
| 外球面軸承 w 帶偏心鎖緊套，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-3/16 in 30.163 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0197 in 0.500 mm |
| ds | M6x1 |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.0906 in 27.700 mm |
| S | 0.3150 in 8.000 mm |

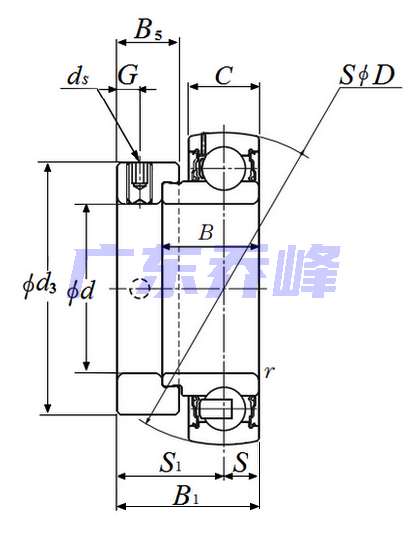

NTN SES206-19軸承尺寸圖
